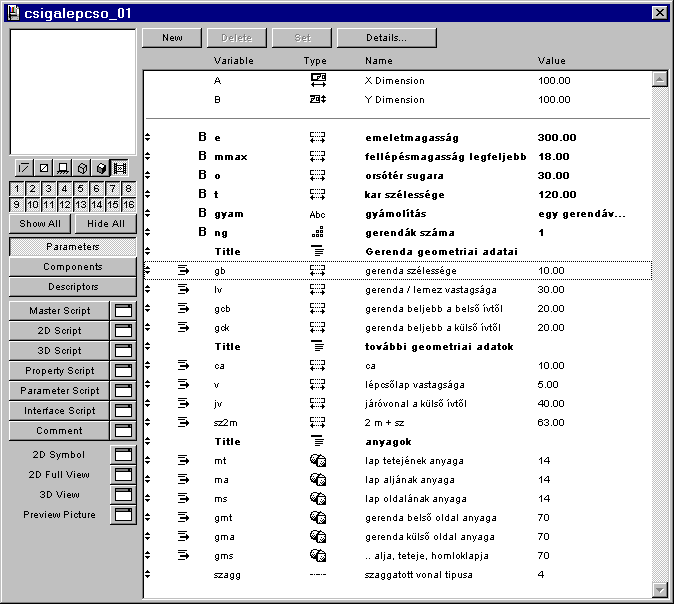

| Szükséges néhány új paraméter definiálása
gyam: a gyámolítás módja, szöveg (string) típusú változó a Parameter
Script-ben előre definiált értékekkel :
VALUES "gyam" "csak a járólapok",
"gerendával", "teljes felületen", "egy gerendával középen"
Szükség van az alátámasztó gerendák számára (ng)
VALUES "ng" RANGE [1,]
és a gerenda(ák) geometriai adataira (gb,lv,
gcb, gck)
A ca a padlóvonal
és az alsó feltámaszkodási hely közötti magasságkülönbség
|
 |
| 3D Script |
|
! csigalépcső 2.0
! Kiss Zsolt
!------------------------------------------------------
! lépcső járólapok
!------------------------------------------------------ |
A 3D Script eleje változatlan |
|
|
| ROTZ
d/2 |
|
| ADDZ
m-v |
|
| FOR
i = 1 TO n |
|
| CPRISM_
mt,ma,ms, |
|
7,v,
|
|
-o*x, o*y, 15,
|
1. pont a belső íven
(x,y,masz) |
-(o+t)*x, (o+t)*y, 15,
|
2. pont a külső íven
(x,y,masz) |
0,0,900,
|
ívközéppont megadása
(x,y,900) |
(o+t)*x, (o+t)*y, 3015,
|
íves vonal a megadott középponttal
a 3. pontig (x,y,3000+maszk) |
o*x, o*y, 15,
|
4. pont a külső íven
(x,y,masz) |
0,0,900,
|
ívközéppont megadása
(x,y,900) |
-o*x, o*y, 2999
|
íves vonal a megadott
középponttal az 5. (1.) pontig (x,y,3000+maszk) |
ROTZ d
|
Koordinátarendszer elforgatása |
ADDZ m
|
Koordinátarendszer eltolása
z irányban |
| NEXT
i
!------------------------------------------------------ |
|
| IF gyam="teljes
felületen" THEN |
|
gb=t
|
|
gcb=0
|
|
gck=0
|
|
ng=1
|
|
| ENDIF |
|
| IF gyam="egy
gerendával középen" THEN gcb=(t-gb)/2 |
|
| IF gyam
<> "csak a járólapok" THEN |
|
If ng > 1 THEN dr=(t-gb-gcb-gck)/(ng-1)
|
! dr:
gerendák tengelytávolsága |
r0=o+gcb+gb
|
! az
első gerenda külső ívének sugara |
FOR j=0 TO ng-1
|
ciklus
kezdete 0-tól (gerendák száma - 1)-ig |

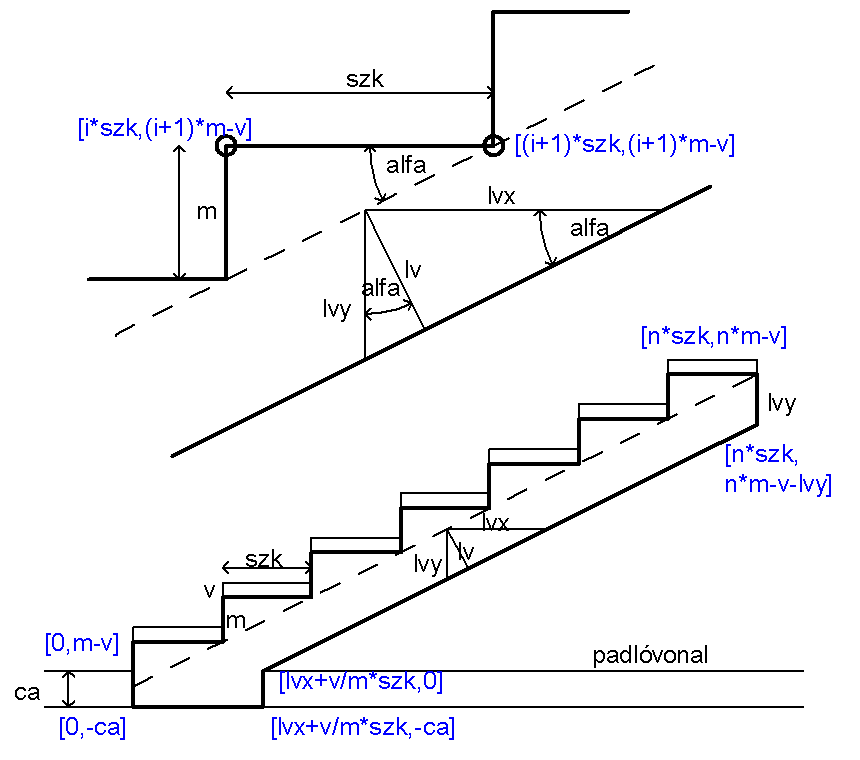

DEL TOP
|
Összes
koordináta-transzformáció törlése |
r = r0 + j*dr
|
! az
aktuális gerenda külső ívének sugara |
szk = r*d/180*PI
|
! az
itt mért belépés szélesség |
alfa = ATN(m/szk)
|
! az
itt mért meredekség |
lvx= lv/SIN(alfa)
|
! a
gerenda vízszintes metszete |
lvy = lv/COS(alfa)
|
! a
gerenda függőleges metszete |
FOR i=0 TO n-1
|
ciklus
kezdete 0-tól (lépcsőfokok száma - 1)-ig |
PUT i*szk, (i+1)*m-v,15
|
A verembe
helyezem az i-edik lépcsőfok koordinátáját |
PUT (i+1)*szk, (i+1)*m-v,15
|
A verembe
helyezem az i-edik lépcsőfok koordinátáját |
NEXT i
|
|
ROTZ 180
|
|
ADDY -r
|
|
ROTX 90
|
|
BPRISM_ gmt,gma,gms,
|
|
5+2*n, -gb, r,
|
5 egyedi
pont valamint fokonként két pont |
lvx+v/m*szk,0,15,
|
1. egyedi
pont |
lvx+v/m*szk,-ca,15,
|
2. egyedi
pont |
0,-ca,15,
|
3. egyedi
pont |
GET (6*n),
|
A veremből
kiolvasok lépcsőfokonként két koordinátát a három-három értékével (x,y,maszk) |
n*szk,n*m-lvy,15,
|
4. egyedi
pont |
lvx+v/m*szk,0,-1
|
Az 1.
egyedi pont megadása a poligon bezárásához |
NEXT j
|
|
| ENDIF |
|
|
|
|
|
 |

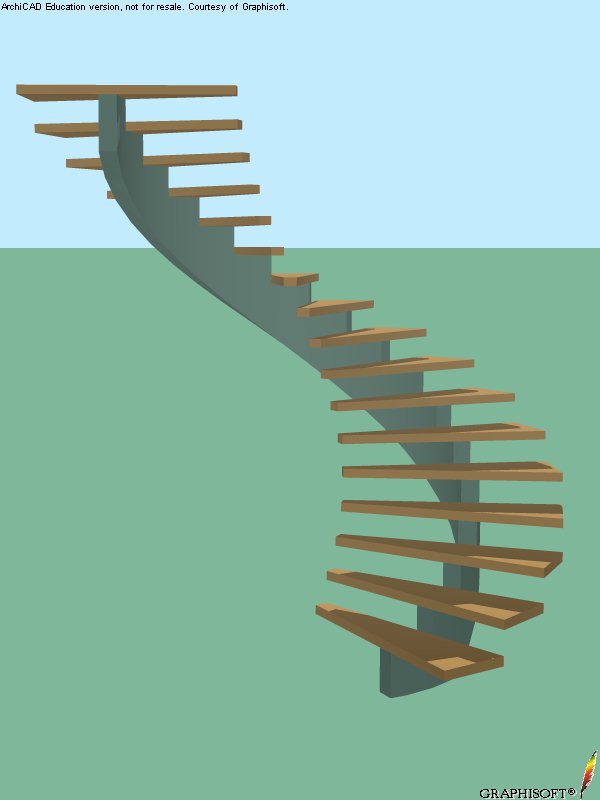

csigalépcső egy gerendával gyámolítva |
|
|
 |

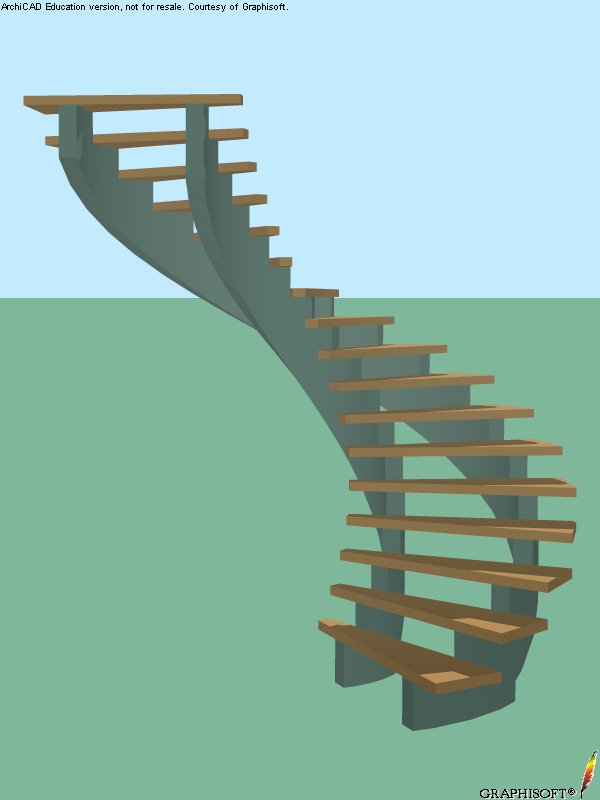

csigalépcső két gerendával gyámolítva |
|
|
 |
Teljes felületén gyámolított csigalépcső |
|
|
| A teljes felületen gyámolított lépcső
3D scriptje |
|
|
DEL TOP
szk = (o+t)*d/180*PI
! a külső íven mért belépés szélesség
alfa = ATN(m/szk)
! az itt mért meredekség
lvx = lv/SIN(alfa)
! a gerenda vízszintes metszete
lvy = lv/COS(alfa)
! a gerenda függőleges metszete
FOR i=0 TO n-1
PUT i*szk, (i+1)*m-v,15
PUT (i+1)*szk, (i+1)*m-v,15
NEXT i
ROTZ 180
ADDY -o-t
ROTx 90
BPRISM_ gmt,gma,gms,
5+2*n, -t, o+t,
lvx+v/m*szk,0,15,
lvx+v/m*szk,-ca,15,
0,-ca,15,
GET (6*n),
n*szk,n*m-lvy,15,
lvx+v/m*szk,0,-1
|
|
|
|
|
|
|
|
