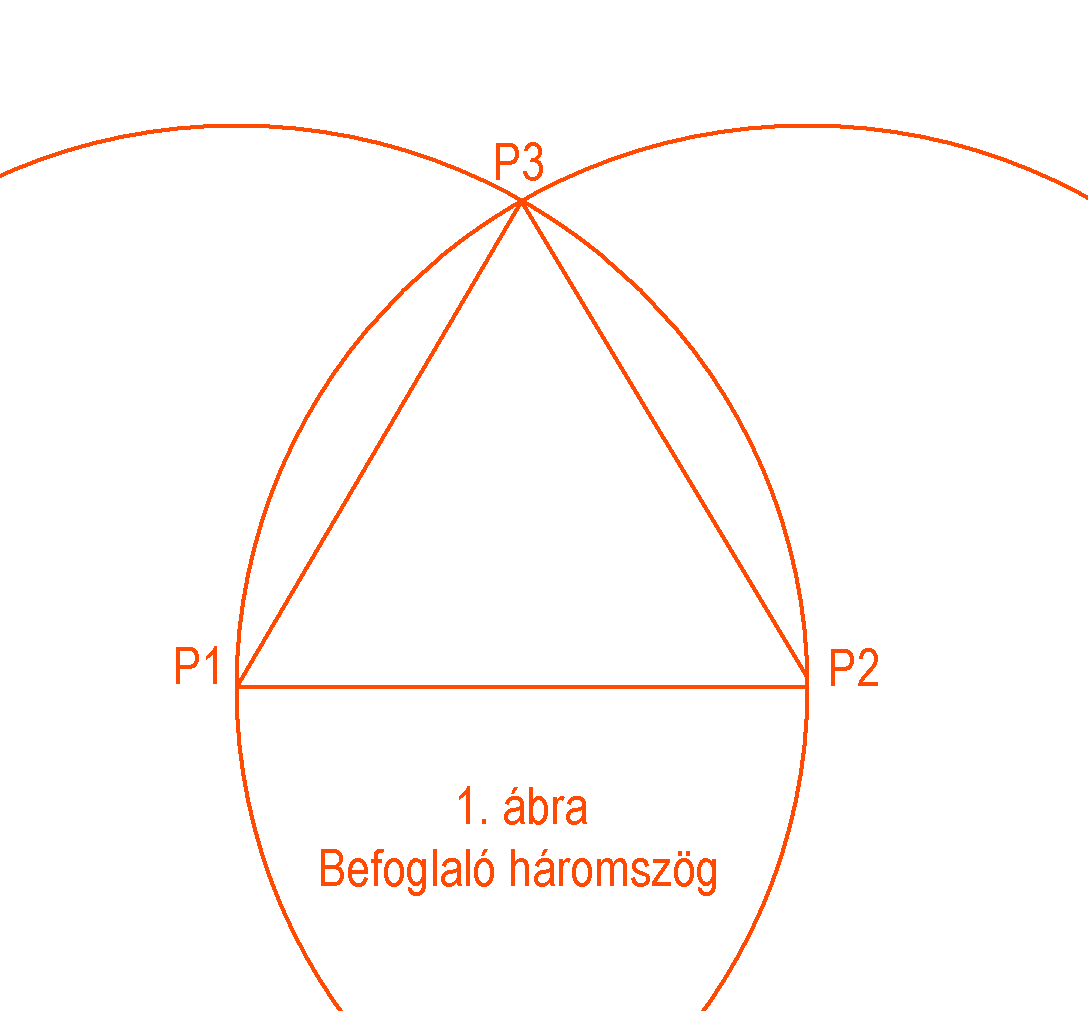

Befoglaló háromszög

• húzzunk egy vízszintes vonalat

(eszköztár/vonal eszköz, két kattintás, ENTER - használjuk az <ORTHO ON> parancsot (F8), hogy vízszintes vonalat húzhassunk)
• szerkesszük meg a két kört

(eszköztár/kör eszköz, P1, P2, majd fordítva - használjuk a tárgyrasztert a szakasz végpontjainak megtalálásánál)
• rajzoljuk meg a háromszög hiányzó két élét

(eszköztár/vonal eszköz, P1, P3, P2, ENTER - kapcsoljuk ki az Ortho-t <ORTHO OFF> (F8), hogy ferde vonalat is tudjunk húzni)

Szerkesztõvonalak

• húzzuk be a háromszög magasságvonalát

(eszköztár/vonal eszköz, P3, P4, ENTER - használjuk a tárgyrasztert a szakasz középpontjának megtalálásánál)
• szerkesszük meg a háromszög beírt körét

- a kört három pontjával fogjuk megadni, a háromszög oldalfelezõpontjai rajta vannak a körön -
(eszköztár/kör eszköz, gépeljük be: 3P, ENTER, P4. P5, P6 - használjuk a tárgyrasztert a szakaszok középpontjainak megtalálásánál)

• szerkesszük meg a K2 kört

(eszköztár/kör eszköz, P7, P8 - használjuk a tárgyrasztert a két kör érintési pontjának megtalálásánál)
• szerkesszük meg a K3 kört

(eszköztár/kör eszköz, P2, P7 )

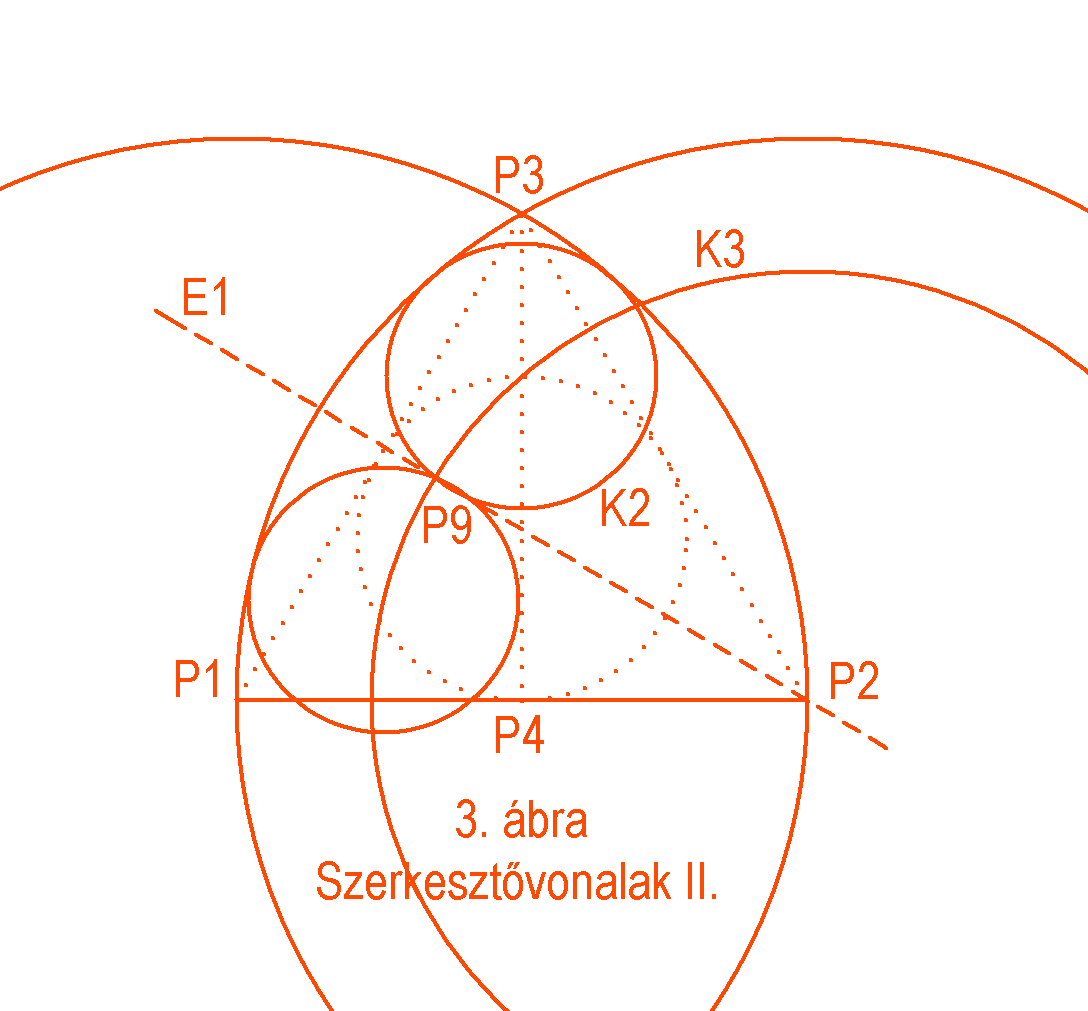

Szerkesztõvonalak II.

• töröljük ki a feleslegessé vált vonalakat

(jelöljük ki az alábbi elemeket egy-egy (lehetõleg általános pontjára való) kattintással: a háromszög P1-P3 és P2-P3 oldala, a P3-P4 szakasz, a háromszög beírt köre; majd nyomjuk meg a DELETE billentyût)
• tükrözzük a K2 kört a képzeletbeli E2 egyenesre

(eszköztár/tükrözés[mirror], kattintás a K2 kör bármely (lehetõleg általános) pontjára, ENTER, P2,P9, ENTER - használjuk a tárgyrasztert a két kör metszéspontjának megtalálásánál)

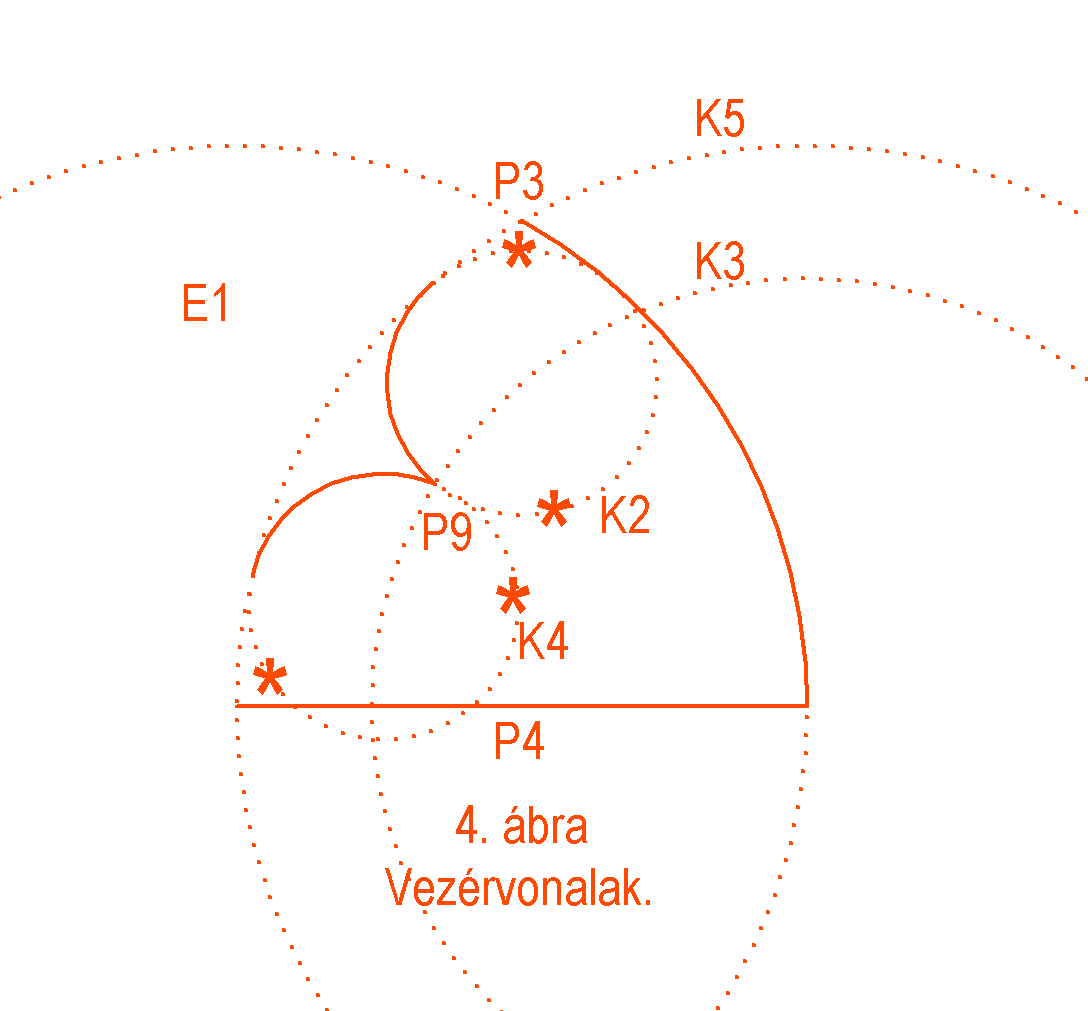

A mérmû vezérvonala

• távolítsuk el az ívek felesleges részeit

(eszköztár/metszés, kattintás a K3 és a K5 kör bármely (lehetõleg általános) pontjára, ENTER, kattintás a K2 és a K4 *-gal jelölt pontjaira, ENTER)
(és így tovább, elõször a metszõ, majd az elmetszendõ elemeket kell megadni)
• töröljük le a K3 kört

(jelöljük K3 kört egy (lehetõleg általános pontjára való) kattintással, majd nyomjuk meg a DELETE billentyût)

• alakítsuk vonallánccá a V1 és V2 íveket

(Modify/Object/Polyline, jelöljük ki a V1 ívet, ENTER, gépeljük be: J, ENTER, jelöljük ki a V2 ívet, ENTER, ENTER)

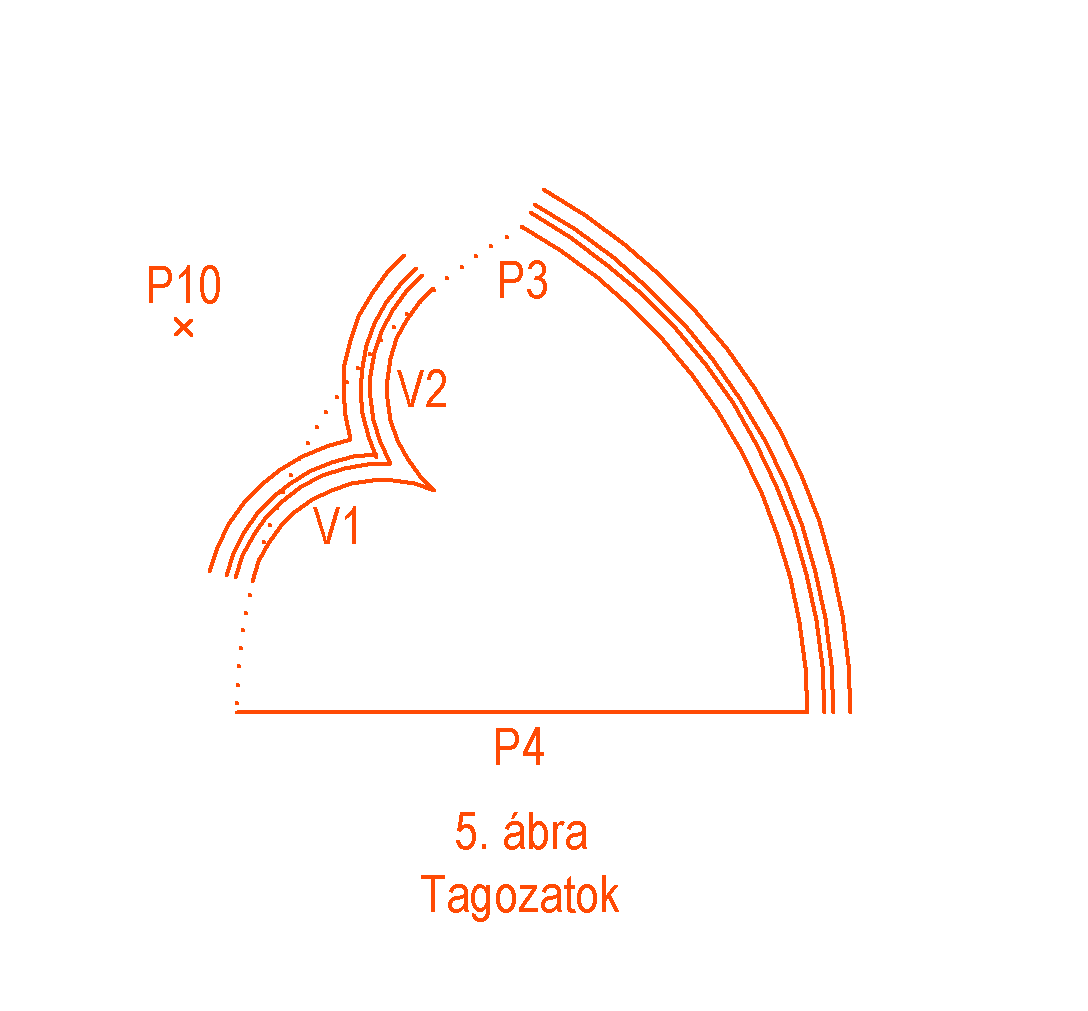

• szerkesszünk párhuzamos ívet

(eszköztár/offszet, adjunk meg egy távolságot két tetszõleges ponttal, kattintsunk a V1-V2 vonallánc bármely (lehetõleg általános) pontjára, majd kattintsunk a balra az alakzaton kívülre (pl. P10), ENTER)
• szerkesszük meg a tagozat többi nézetvonalát is

(az elõzõekhet hasonlóan, de az eltolási távolságot már pontosan adjuk meg, például az eredeti és egy már eltolt vonallánc végpontjával)

• tükrözzük az egyik oldalra az íveket

(eszköztár/tükrözés, jelöljük ki a V1-V2 vonalláncot és az eltolt másolatait, ENTER, P3, P4, Y, ENTER)

• húzzunk egy ideiglenes szerkesztõvonalat a P3 pontból

(eszköztár/vonal eszköz, P3, P11, ENTER - használjuk az <ORTHO ON> parancsot (F8), hogy vízszintes vonalat húzhassunk)

• szerkesszük hozzá a felsõ csúcs éleit

(eszköztár/kiterjesztés, kattintsunk a P3-P11 szakaszra, ENTER, kattintsunk a V3, V4, V5 ívekre, ENTER)
• töröljük ki a P3-P11 szakaszt

(jelöljük ki, DELETE)

• robbantsuk fel az összefûzött vonalláncokat

(jelöljünk ki mindent, eszköztár/szétvet)

• távolítsuk el az ívek felesleges részeit

(az eszköztár/metszés eszközzel, lásd a mérmû vezérvonalánál)

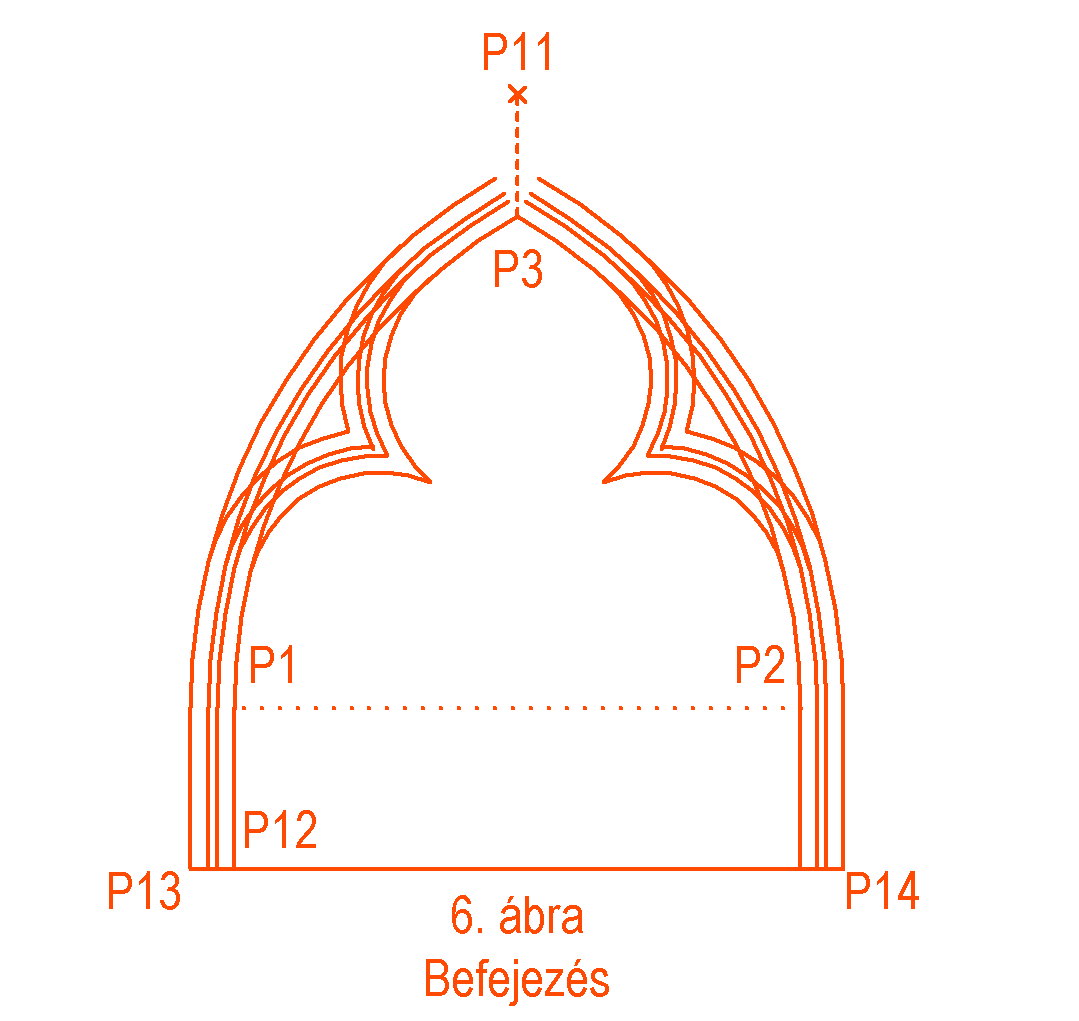

• hosszabbítsuk meg a P1 pontba érkezõ ívet lefelé egy egyenessel

(eszköztár/vonal eszköz, P1, P12, ENTER - használjuk az <ORTHO ON> parancsot (F8), hogy vízszintes vonalat húzhassunk)
• rajzoljuk meg a többi P1-P12-vel párhuzamos egyenest is

(eszköztár/másol, jelöljük ki a P1-P12 szakaszt, ENTER, P12, P13, ENTER, és így tovább a többi egyenesre is)
• kössük össze a P13 és P14 pontokat
• töröljük a P1-P2-szakaszt

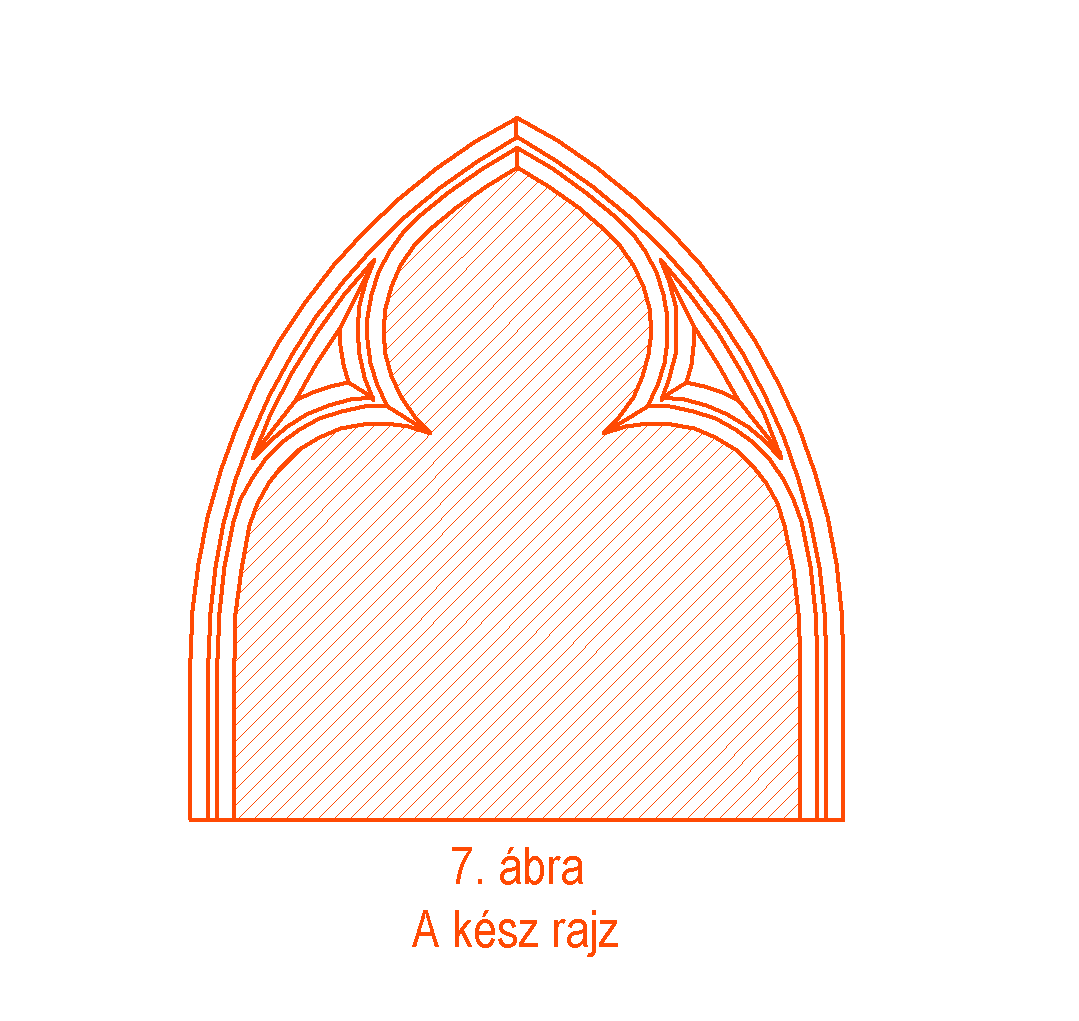

• rajzoljuk meg a hiányzó éleket (lásd 7. ábra)
• készítsük el a sraffozást

(eszköztár/kitöltés, >Pick Points, kattintsunk a rajz közepébe, ENTER, Pattern, kattintás a sraffozás mintára, OK, OK)
