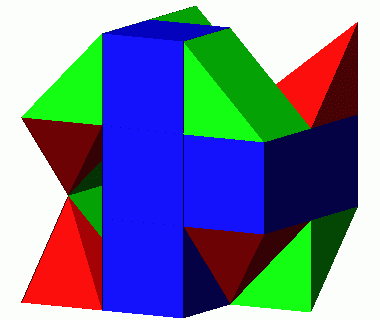

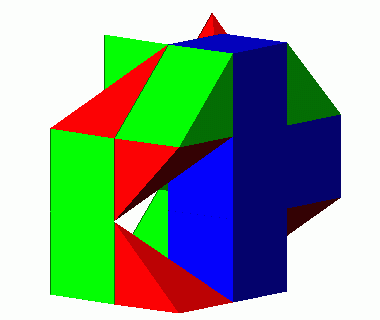

A feladat az alábbi ábrán látható test rajzának előállítása:

A testet az itt látható három típusú alapelemből (solid) építhetjük össze. (A testek befoglaló mérete legyen 1×1×1-es.) A kocka és az ék legegyszerűbben a Box, ill. Wedge szilárdtest-modellező parancsokkal hozható létre, a gúlát előállíthatjuk pl. az ék másolatából, a fölösleges rész lemetszésével: a Slice parancsnak a metszési sík három pontját, majd a megtartani kívánt részt kell megmutatnunk. (Ha valakinek nagyon nem megy a dolog, kérhet egy-két képet segítségül.)

• Papírtér

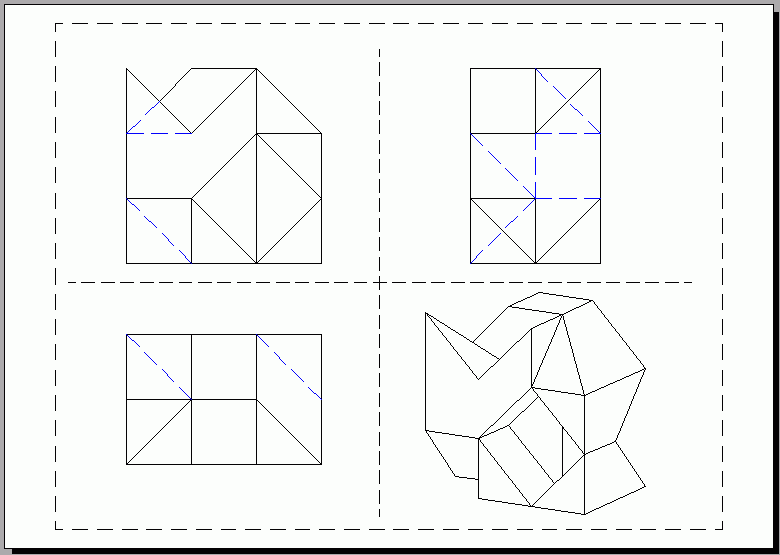

A modell elkészítése után most (a mintakép szerinti módon) ábrázoljuk azt több nézetével!

Ehhez először váltsunk papírtérbe (kattintsunk a grafikus terület alatti Layout fülre):

A papírtér (nomen est omen) a papíron megjeleníteni kívánt kép létrehozását segíti: tulajdonképpen egy szigorúan kétdimenziós tér, ahol (e korláttól eltekintve) szabadon rajzolhatunk, írhatunk. A dolog onnan kezd érdekes lenni, hogy papírtérben módunk van létrehozni ún. nézetablakokat (Viewports), melyek mintegy ablakként, megmutatják a modell-térben létrehozott test tetszőleges nézeteit. Ez annyiban különbözik az általunk eddig használt modelltérben beállítható képernyő-felosztástól (View • Viewports • New Viewports), hogy papírtérben a nézetablakok maguk is rajzelemekként viselkednek: szabadon el- és áthelyezhetők, másolhatók, nagyíthatók vagy kicsinyíthetők, nyújthatók – akár át is fedhetnek (ezt csak azért említem, mert eme (nem túl hasznos) képességük alapján nevezik őket a magyar verzióban "átfedő" nézetablakoknak).

A nézetablak létrehozása legegyszerűbben az MView paranccsal (a nézetablak átlójának két végpontját megadva) történhet. (A többi nézetablakot az elsőként létrehozott másolásával is előállíthatjuk.)

Papírtérben az origó a (szaggatott vonallal jelzett) nyomtatható terület bal alsó sarka. Mivel most a "papíron" dolgozunk, (a modelltérben használt méretektől függetlenül) minden méretet milliméterben (estleg inch-ben...) kell megadnunk!

Bármely nézetablakra duplán kattintva átléphetünk modelltérbe, s ott az eddig megszokott módon beállíthatjuk a kívánt nézetet (pl. VP). Természetesen arra is módunk van, hogy megadjuk, milyen méretarányú rajzot szeretnénk előállítani. Ehhez a Zoom parancsot használhatjuk: ha pl. egy nézetablakban a Zoom parancsnak 20xp paramétert adunk meg, akkor egy modelltéri rajzegység 20 milliméterrel lesz egyenlő. Ez (ha a modelltéri alapegységünk méter volt) pontosan M=1:50-es léptéket jelent. A nézet beállítása után, a papírtérbe való visszatéréshez kattintsunk duplán a nézetablakokon kívülre, vagy az alsó státuszsor Model gombjára.

Fontos, hogy a nézetablakban hiába állítunk be takartvonalas megjelenítést, az csak a monitor-képre vonatkozik! Takartvonalas nyomtatáshoz jelöljük ki a nézetablakot, majd a Modify • Properties parancs paneljének Hide plot rovatát állítsuk Yes-re.

Megjegyzés: ha nem akarjuk, hogy nyomtatásban látszódjanak a nézetablakok kontúrjai, hozzunk létre számukra egy külön (pl. Keretek) fóliát, s azt kapcsoljuk ki , vagy tiltsuk le nyomtatását !
