CAAD és építészinformatika (BMEEPAG0202)

Parametrikus modellezés (GDL)

 Kiss Zsolt
 egyetemi adjunktus

Egyedi nyílászárók 3. - Felhasználói felület leírása

8. gyakorlat

A 8. gyakorlat az előző órai gyakorlatokon készített lesarkított ablakhoz készítünk egy egyedi párbeszédablakot a paraméterek könnyebb megadásához
Ha a Felhasználói felület leírás-ban van definiálunk egy párbeszédablakot akkor az Ablak/Ajto/Tárgy/Lámpa beállítás ablakában egy újabb nyomógomb jelenik meg, amelyre kattintva az egyedi felhasználói felületen keresztül adhatjuk meg a paraméterekt. Az ArchiCAD jelenlegi változatában a párbeszédablak mérete adott: 310 x 266 képpont. A párbeszédablakra elhelyezhetünk statikus szövegmezőket (UI_OUTFIELD), paraméter megadáshoz szövegmezőt (UI_INFIELD), ábrát (UI_PICT) helyezhetünk el. Több lapot (UI_PAGE) definiálhatunk, a lapok között az UI_NEXT és az UI_PREV tipusú nyomógombokkal (UI_BUTTON) lehet mozogni.
lesarkitott_ablak / Felhasználói felület leírás
! lesarkított ablak 2D 3.0
!
! Kiss Zsolt
!-------------------------------

btn_sy=13          ! nyomógomb y méret
btn_sx=22          ! nyomógomb x méret

btn_y=260-btn_sy   ! nyomógomb y pozíció
btn_x_p=4          ! PREV nyomógomb x pozíció
btn_x_n=305-btn_sx ! NEXT nyomógomb x pozíció

UI_DIALOG "                  "
A nyomógombok méretét (btn_sx, btn_sy) és pozícióját (btn_x_p, btn_x_n, btn_y) a könnyebb módosíthatóság miatt célszerű paraméteresre készíteni

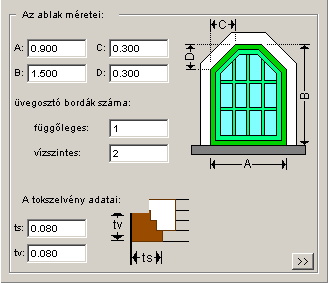

UI_PAGE 1
UI_BUTTON UI_NEXT, ">>",
       btn_x_n, btn_y, btn_sx, btn_sy

UI_OUTFIELD " Az ablak méretei: ",
		    10,   0, 100,  20

UI_PICT "lesarkitott_ablak_NSc.bmp",
                   174,  10, 128, 155

UI_PICT "lesarkitott_ablak_tok.bmp",
                   174, 187,  80,  72

UI_OUTFIELD "A:",    5,  33,  15,  20
UI_INFIELD "a",     18,  30,  60,  20
UI_OUTFIELD "B:",    5,  58,  15,  20
UI_INFIELD "b",     18,  55,  60,  20
UI_OUTFIELD "C:",   87,  33,  15,  20
UI_INFIELD "c",    100,  30,  60,  20
UI_OUTFIELD "D:",   87,  58,  15,  20
UI_INFIELD "d",    100,  55,  60,  20

UI_OUTFIELD "üvegosztó bordák száma:",
                     5,  88, 150,  20
UI_OUTFIELD "függőleges:",
                    25, 113,  65,  20
UI_OUTFIELD "vízszintes:",
                    25, 138,  65,  20
UI_INFIELD "nx",   100, 110,  60,  20
UI_INFIELD "ny",   100, 135,  60,  20

UI_OUTFIELD " A tokszelvény adatai: ",
                    10, 185, 130,  20
UI_OUTFIELD "ts:",   5, 213,  15,  20
UI_INFIELD "ts",    18, 210,  60,  20
UI_OUTFIELD "tv:",   5, 238,  15,  20
UI_INFIELD "tv",    18, 235,  60,  20


Letölthető képek:

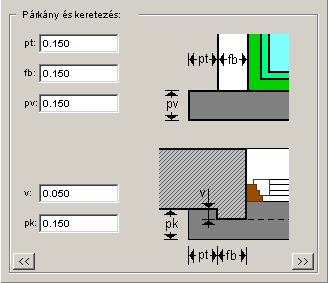

UI_PAGE 2

UI_BUTTON UI_PREV, "<<",
        btn_x_p, btn_y, btn_sx, btn_sy
UI_BUTTON UI_NEXT, ">>",
        btn_x_n, btn_y, btn_sx, btn_sy

UI_OUTFIELD " Párkány és keretezés: ",
                     10,   0, 120,  20

UI_PICT "lesarkitott_ablak_NSr.bmp",
                    150,  26, 130, 234
UI_OUTFIELD "pt:",   15,  28,  15,  20
UI_INFIELD "p_tny",  30,  25,  80,  20
UI_OUTFIELD "fb:",   15,  58,  15,  20
UI_INFIELD "fk_b",   30,  55,  80,  20
UI_OUTFIELD "pv:",   15,  88,  15,  20
UI_INFIELD "p_v",    30,  85,  80,  20


UI_OUTFIELD "v:",    15, 178,  15,  20
UI_INFIELD "fk_v",   30, 175,  80,  20

UI_OUTFIELD "pk:",   15, 208,  15,  20
UI_INFIELD "p_k",    30, 205,  80,  20





Letölthető kép a párbeszédablakhoz:

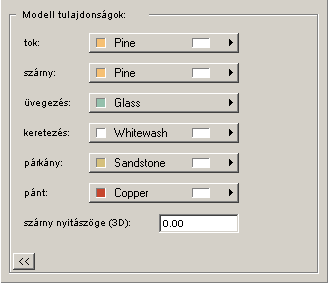

UI_PAGE 3

UI_BUTTON UI_PREV, "<<",
           btn_x_p, btn_y, btn_sx, btn_sy

UI_OUTFIELD " Modell tulajdonságok: ",
                          10,  0, 130, 20

UI_OUTFIELD "tok:",       15, 28,  60, 20
UI_INFIELD "tok_mat",     80, 25, 150, 20

UI_OUTFIELD "szárny:",    15, 58,  60, 20
UI_INFIELD "szarny_mat",  80, 55, 150, 20

UI_OUTFIELD "üvegezés:",  15, 88,  60, 20
UI_INFIELD "uveg",        80, 85, 150, 20


UI_OUTFIELD "keretezés:", 15, 118,  60, 20
UI_INFIELD "fk_mat",      80, 115, 150, 20

UI_OUTFIELD "párkány:",   15, 148,  60, 20
UI_INFIELD "p_mat",       80, 145, 150, 20

UI_OUTFIELD "pánt:",      15, 178,  60, 20
UI_INFIELD  "vasalat",   80, 175, 150, 20

UI_OUTFIELD "szárny nyitászög (3D):",
                          15, 208, 130, 20
UI_INFIELD "alfa",       150, 205,  80, 20
