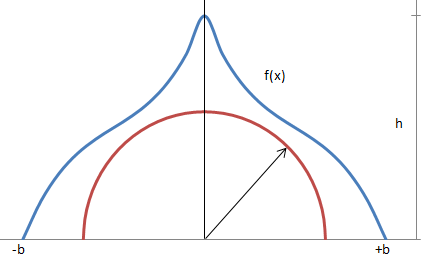

A gyakorlat témája: Ábrázoljuk az alábbi képlettel leírható harmadfokú függvényt, és egy 0,0 középpontú félkört, melyek érintik egymást. A képlet:

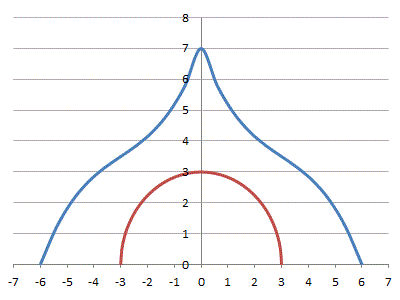

A félkör sugarát növelve egyszercsak "hozzáér" a függvényhez, egészen pontosan a függvény azon pontjához, amely a legközelebb esik az origóhoz. Ez a pont lesz az érintési pont, origótól való távolsága pedig a keresett félkör sugara. Meg kell tehát keressük a harmadfokú függvény origóhoz legközelebb eső pontját!

Írjuk fel a függvény egy általános pontjának távolságát az origótól:

Ezzel egy újabb függvényt kaptunk, ahol y a fenti harmadfokú függvényünk. Ennek az új függvénynek a minimumértéke lesz az érintő kör sugara.

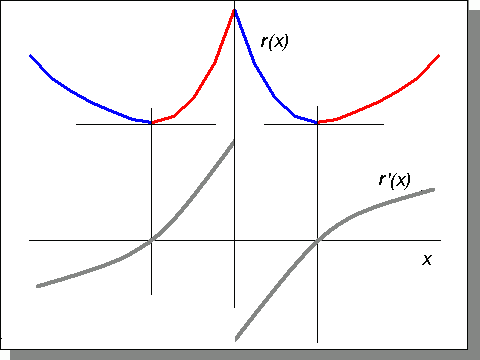

Egy folytonos függvény helyi szélsőértéke (minimuma vagy maximuma) olyan pontban lehet, amelyben a differenciálhányados zérus, vagy nem létezik (például végtelenné válik).

Geometriai értelemben a függvény szélsőértéke ott van, ahol a függvény meredeksége (az adott pontban rajzolt érintőjének meredeksége) zérus, illetve azon két pont között, ahol a meredekség előjelet vált.

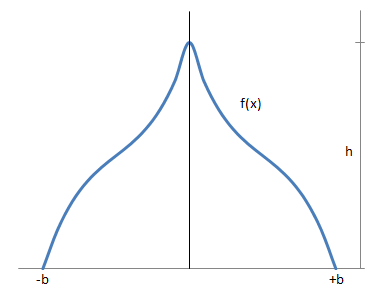

 1. A harmadfokú görbe

1.1 Előkészítés, paraméterek megadása:
a görbe paraméterei b (fél szélesség) és h (magasság) definiálása

Nevezzük el a C2 cellát b-nek (ezentúl így hivatkozunk rá),

majd nevezzük el a C3 cellát h-nak!

1.2 Értelmezési tartomány (x) értékeinek számítása:
a -b és +b közötti távolság felosztása 2n (n=10) részre.

• Hozzunk létre egy számsort -10-től +10-ig az A oszlopban!
• Nevezzük el az A oszlopot i-nek!
• A B oszlopot kihagyva** a C oszlopba, a számsor első eleme (-10) mellé írjuk be az =(b/10)*i képletet!
  (**A kör felrajzolásánál szükségünk lesz a B oszlopra!)
• Ellenőrizzük a cellahivatkozásokat az F2 billentyű segítségével!
• Másoljuk le a képletet minden i mellé!
• Nevezzük el a C oszlopot x-nek!

1.3 Értékkészlet (y) számítása:

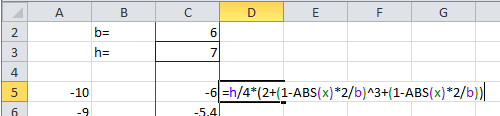

• A D oszlopba, x első eleme mellé írjuk be az
  =h/4*(2+(1-ABS(x)*2/b)^3+(1-ABS(x)*2/b)) képletet!
• Ellenőrizzük a cellahivatkozásokat az F2 billentyű segítségével!
• Másoljuk le a képletet minden x mellé!
• Nevezzük el a D oszlopot y-nak!

 2. A kör

A harmadfokú görbénél x szerint írtuk fel az y értékeket egyenletes dx mellett. A kört b szerint írjuk fel, azaz b értékeit kell előállítani 0-tól π radiánig.

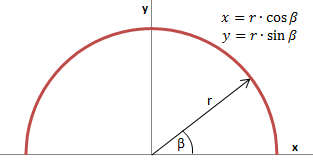

A kör paraméteres egyenletrendszere (ha a kör középpontja [0,0]):
, ahol
Az ábrán látható félkör értelmezési tartománya:

2.1 Előkészítés, paraméter(ek) megadása:
a körnek csak egy paramétere van, a sugara.

Mivel az r név az angol Excelben a sort jelenti (s így nem használható névként), nevezzük a sugarat rr-nek (ezentúl így hivatkozunk rá). Kezdeti értéknek írjunk a cellába 4-et!

2.2 Értelmezési tartomány értékeinek (b) számítása:
a 0 és π közötti távolság felosztása 2n (20) részre

Az osztáspontok sorszáma 0-tól megy 20-ig azaz 0 ≤ i ≤ 20. Az adott sorszámú b értékét az =PI()/20*i képlettel kapjuk meg.

• Hozzunk létre egy számsort 0-tól 20-ig az A oszlopban!
• Az A oszlopot már elneveztük i-nek, így ez a lépés most kimarad!
• A B oszlopba kerülnek b értékei, a számsor első eleme (0) mellé írjuk be az =PI()/20*i képletet!
• Ellenőrizzük a cellahivatkozásokat az F2 billentyű segítségével!
• Másoljuk le a képletet minden i mellé!
• Nevezzük el a B oszlopot beta-nak!

2.3 Értékkészlet (x,y) számítása:
a kör x és y értékei b függvényében

• A C oszlopba, b első eleme mellé írjuk be az =rr*COS(beta) képletet!
• Ellenőrizzük a cellahivatkozásokat az F2 billentyű segítségével!
• A D oszlopba, i első eleme mellé írjuk be az =rr*SIN(beta) képletet!

• Ellenőrizzük a cellahivatkozásokat az F2 billentyű segítségével!
• Végül másoljuk le x és y képleteit minden b mellé!
• (Mivel a C és D oszlopot már elneveztük x-nek, y-nak, ez a lépés most kimaradt!)

 3. A függvények ábrázolása

3.1 Közös rajz készítése a két görbéről:
r = 4 értékkel nincs érintés

• Jelöljük ki a harmadfokú görbe x,y értékeinek tartományát!

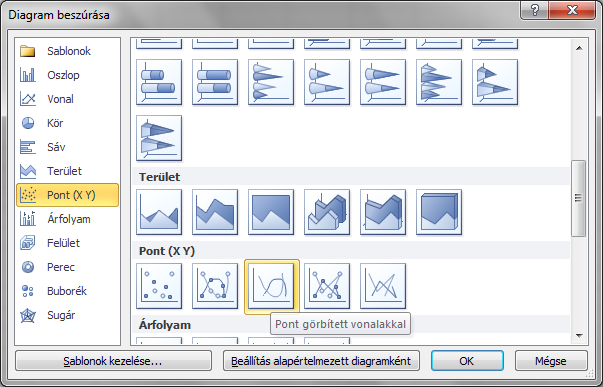

A Beszúrás fülön a Diagramok résznél válasszuk a Pont diagramok közül a Pont görbített vonalakkal diagramot!

Vagy kattintsunk a Beszúrás fülön a Diagramok rész jobb alsó sarkában található gombra, majd a párbeszédablakban válasszuk ki a Pont görbített vonalakkal diagramot.

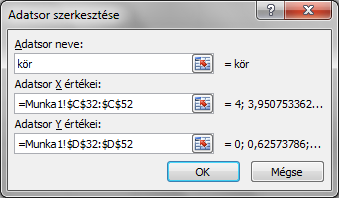

• Ha az elkészített diagram aktív, akkor új fülek jelennek meg, a Diagrameszközök közül a Tervezés fülön válasszuk az Adatok kijelölése menüpontot, majd a Hozzáadás gomb segítségével új adatsort tudunk hozzáadni a diagramhoz!


Először adjuk meg a görbe nevét, majd az X értékekek tartományát, majd az Y értékek tartományát!

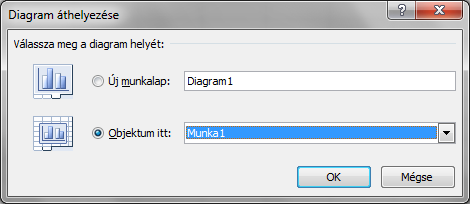

• Ha azt szeretnénk, hogy a diagram új munkalapra kerüljön, akkor ezt a diagram kijelölése után a Diagrameszközökön belül a Tervezés fülön a Diagram áthelyezésére kattintva tehetjük meg.

 4. Az érintő kör sugara

4.1 A harmadfokú görbe pontjainak távolsága az origótól

Írjuk fel az E oszlopba a harmadfokú görbe első pontja mellé a pont távolságát az origótól az =GYÖK(x^2+y^2) képlettel, majd másoljuk le a képletet egymás alá az összes pont mellé! Ellenőrizzük grafikusan a távolság függvényt (készítsünk ideiglenes diagramot a Beszúrás fülön a Diagramok segítségével): látható, hogy van szélsőérték!

4.2 A szélsőérték meghatározása:
a távolság függvény kiszámolt értékei közül a legkisebb kiválasztása

Írjuk be az rr cellába az =MIN(E5:E25) képletet!
(Pontosabb értéket a Solverrel, vagy egyedi Visual Basic modullal számíthatunk.)

 5. Szélsőérték meghatározása Solverrel

A Solver az Excel alá telepíthető modul, mely iterációval határozza meg a szélsőértéket.

Amennyiben be van állítva, a Solver-t az Adatok fülön a Solver menüponttal érhetjük el. Ha itt nem szerepel, próbáljuk meg betölteni: Office Súgó

• Az rr cella közelében nevezzünk el egy cellát xe-nek,
• egy másikat ye-nek!
• xe értéke legyen 0!
• ye értéke legyen =h/4*(2+(1-ABS(xe)*2/b)^3+(1-ABS(xe)*2/b)). (Másoljuk le a fönti y képletét és javítsuk ki x-et xe-re.)
• Írjuk be az rr cellába az [xe,ye] pont távolságát az origótól a =GYÖK(xe^2+ye^2) képlettel!

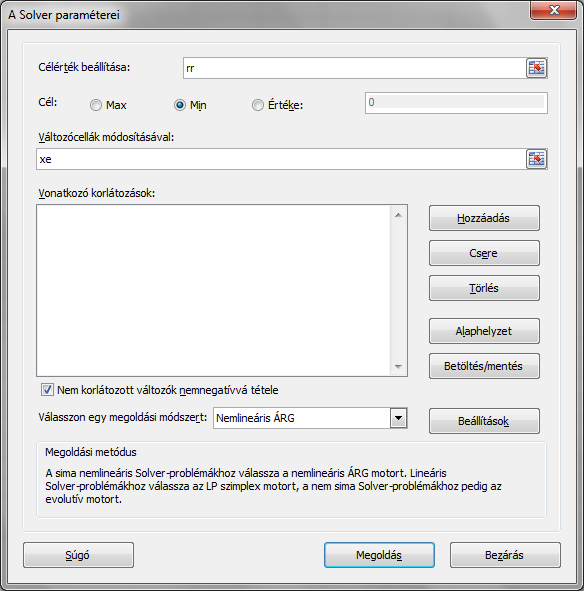

• Az Adatok fülön a Solver menüponttal hívjuk be a Solver párbeszéd-ablakát!

Minimumértéket keresünk, ezért kattintsunk a Cél: sorban a Min választógombra!
A Célérték beállítása: mezőbe írjuk be az rr cellahivatkozást: e cella minimumértékét keressük.
A Változócellák módosításával: mezőbe írjuk az xe cellahivatkozást: e cella értékét fogja cserélgetni a Solver.
Végül nyomjuk meg a   Megoldás   gombot!

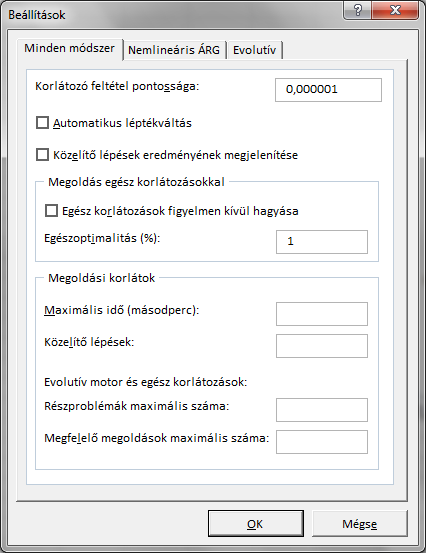

(Beállítások) A keresett érték pontossága a Solver Beállítások párbeszédablakban beállított paraméterektől függ. Most elfogadhatjuk az alapértékeket.

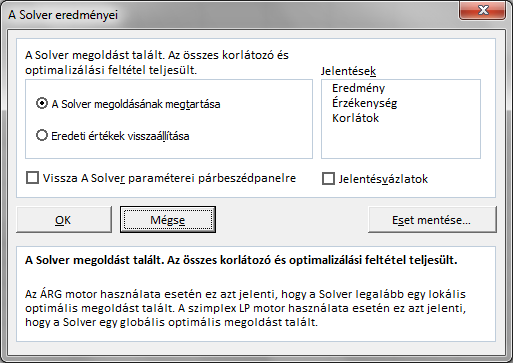

Ha sikeres a keresés, akkor a A Solver eredményei párbeszédablak jelzi, hogy a Solver talált egy (lehetséges) megoldást, amelynél minden megszorítás és optimálási feltétel teljesült, és ekkor választhatunk, hogy megtartjuk a talált értéket (A Solver megoldásának megtartása), vagy visszatérhetünk az eredeti értékekhez (Eredeti értékek visszaállítása).
(Amennyiben a Solver nem talál a megszorításoknak és az optimálási feltételeknek teljesülő megoldást, A Solver nem talált létező megoldást üzenet jelenik meg.)

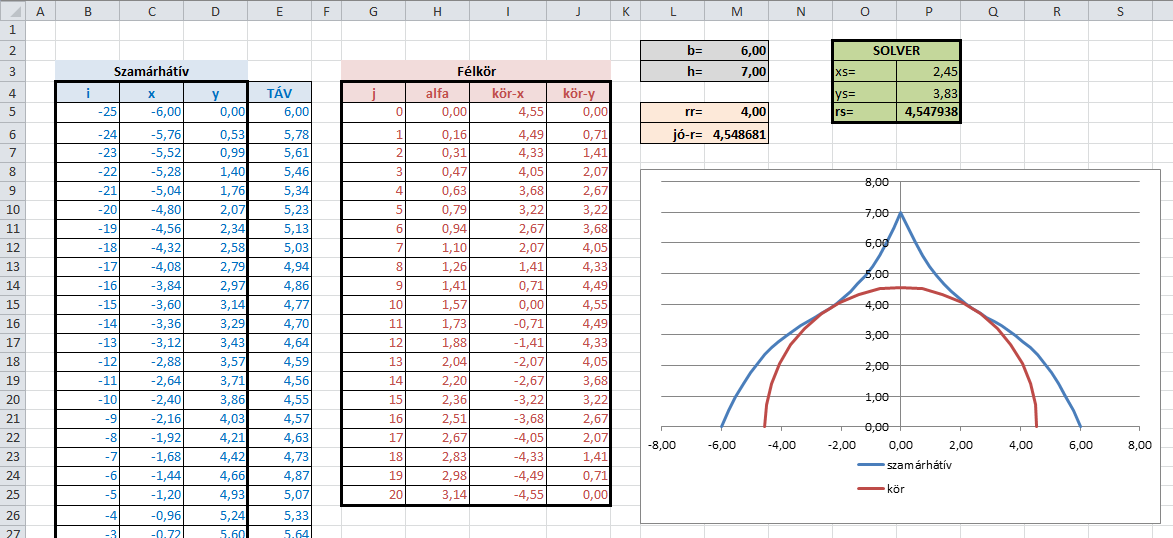

Egy lehetséges megoldás:

Irodalom:
